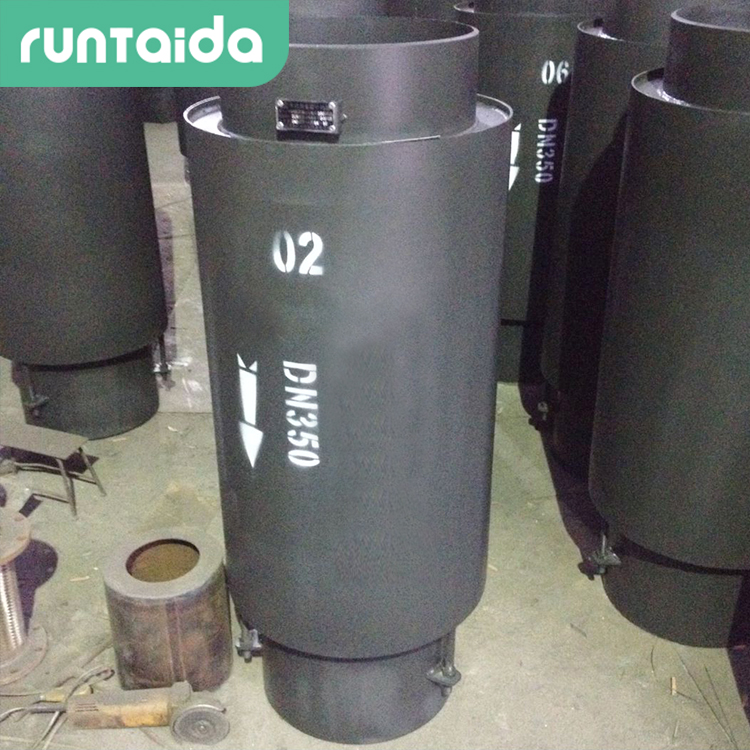

直埋波紋補償器

更新：2025-7-12 10:43:07??????點擊：

品牌：???
型號：???
產品咨詢微信掃一掃或電話:15515887365

產品介紹

直埋波紋補償器?核心結構?，?波紋管——多層不銹鋼薄壁元件，通過伸縮變形吸收位移（軸向補償量可達400mm）。?導流筒/內套筒——引導介質流動，減少沖刷，需確保方向與介質流向一致。?外殼/外套筒——保護波紋管，增強抗彎能力（外壓式）?。?密封系統——柔性石墨環等材料，確保-40℃至150℃工況的密封性。?
?內壓式：波紋管承受介質內壓，直接補償位移，常規直埋供熱、供水管線
? 外壓式? 波紋管置于外套筒內，抗壓抗彎性強，適應地基下沉，復雜地質條件（如沉降區）
? 鉸鏈型? 可補償角向位移，鉸鏈平面需與位移平面一致管道轉向部位是專為地下敷設管道設計的軸向位移補償裝置，通過波紋管的彈性變形吸收管道因溫度變化、地基沉降等產生的應力，保障管道系統穩定運行。
? 公稱尺寸?：DN50-DN4000（覆蓋小口徑至超大管道）。
? 耐壓等級?：0.1–25bar，部分型號支持高壓蒸汽管道?。
? 溫度范圍?：-30℃至+425℃（碳鋼或不銹鋼材質）。
安裝要求?
方向校準?：內套筒方向必須與介質流向一致，鉸鏈型需對齊轉動平面。
預變形處理?：需“冷緊”的補償器，預變形輔助構件在管道安裝完畢后方可拆除?。
禁止事項?：
嚴禁強行變形調整管道安裝誤差；
焊接時防止焊渣飛濺損傷波紋管。?
保持活動部件靈活，避免外部構件卡死。
接觸波紋管的保溫材料需無氯離子（防腐蝕）。
定期檢查密封系統及波紋管變形狀態。
技術優勢
抗彎能力?：外壓式設計抵御管道下沉，減少支墩設置（降低造價25%）。
大補償量?：軸向位移吸收率高于傳統伸縮節，減少泄漏風險。
長壽命設計?：多層波紋結構+抗腐蝕材質，適應污水、化工介質。
直埋波紋補償器通過結構創新與嚴格工藝，解決了地下管道的位移補償難題，是供熱、化工及市政工程的穩定基石。實際應用中需嚴格遵循安裝規范，并結合工況精準選型以發揮其性能。
